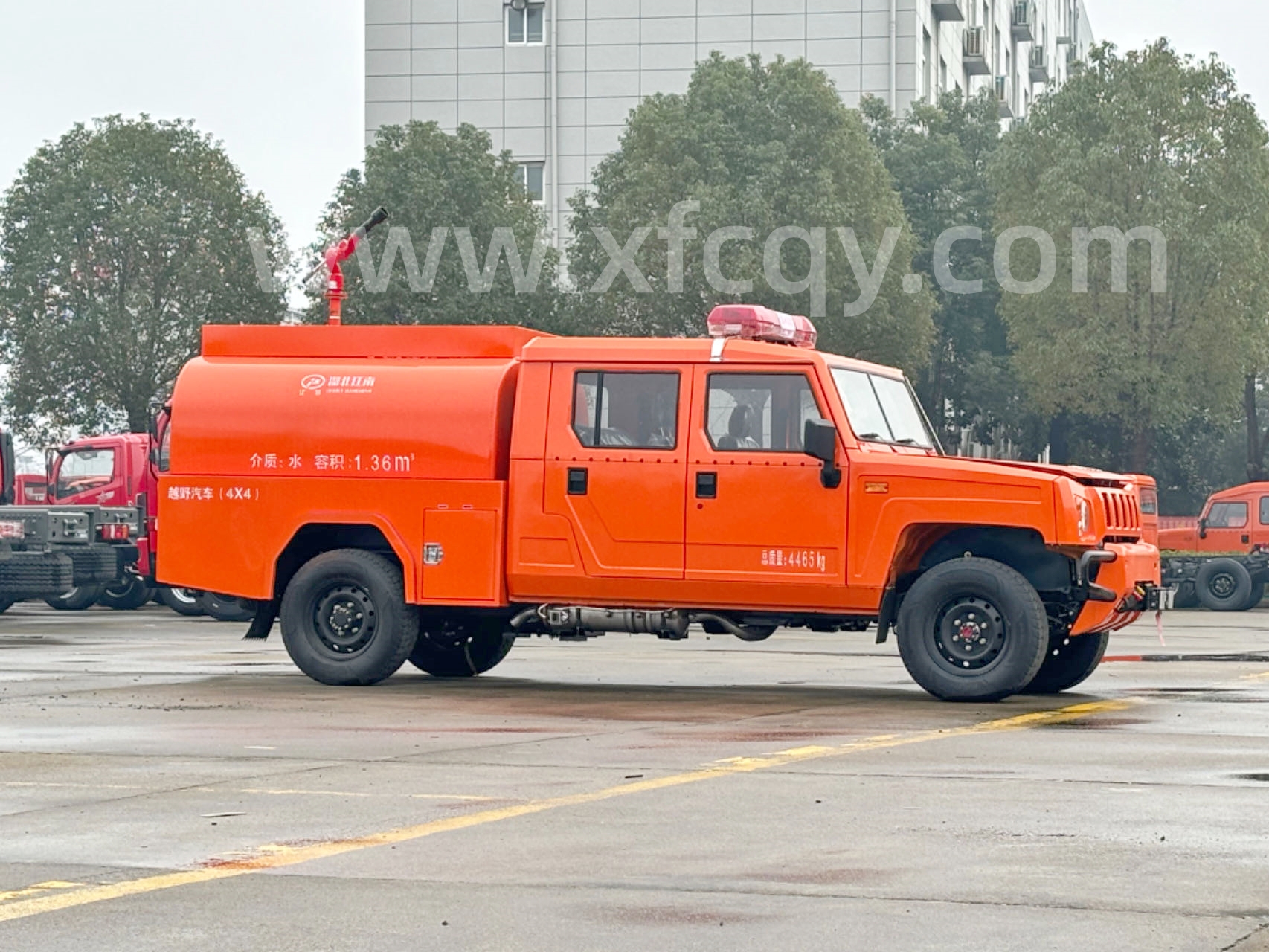

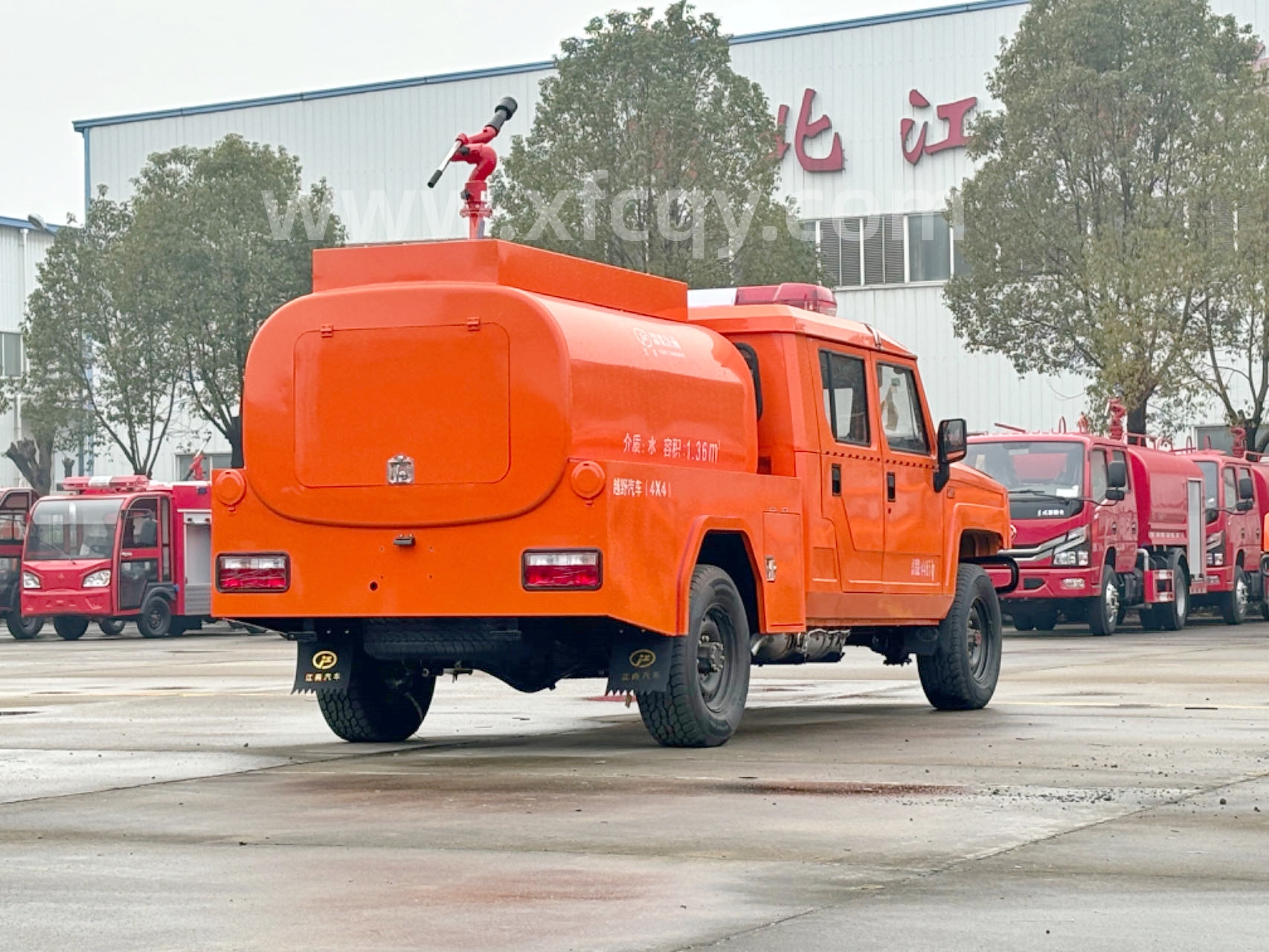

北汽2噸四驅山區消防車主要性能詳細描述
一、 整車
1. 外廓尺寸：5000 mm×1870 mm×2080 mm
2. 乘員人數： 2
3. 水罐：容積1920 L
4. 水泵：流量30L/7MPa
5. 水炮：流量30L/S@0.7MPa，射程不小于45m。
二、 底盤
1. 型號：BAW2043HHS42D
2. 驅動型式：4×4
3. 軸距：3035mm
4. 發動機：型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
l 額定輸出功率為：103KW
l 排放標準：國Ⅵ
5. 變速箱：機械式手動變速箱，5個前進檔
6. 分動箱:四驅機械手動,全驅/后驅兩擋轉換
7. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
8. 制動系統
l 行車制動：真空助力制動
l 駐車制動：中央鼓式制動
l 輔助制動：發動機排氣制動
9. 最高車速：120km/h
10. 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。
三、 駕乘室
1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：?jiǎn)闻艃砷T，乘員人數為2。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
四、 上裝
(一) 罐體
1. 容積：1920L（水）。
2. 結構：
l 方圓焊接結構，內設分倉隔板。
l 人孔及人孔蓋1套，直徑φ500 mm。
l 注水管位于罐體右邊，通徑為DN65。
l 排污管1個，位于罐體底部，通徑為DN40。
3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。
4. 設備：
l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 結構：
l 箱體為方圓焊接結構,與前端水罐為整體滾壓成型。
l 根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：為優質碳鋼材料。
3. 倉門：后雙開門,。
4. 爬梯：罐體左前側配備可供消防人員上下的爬梯。
五、 泵及水路系統
1．灑水泵:
型號:76QSB-45/60自吸離心式流量:45(m3/h) 揚程:60 功率:11kw
2． 灑水槍(選裝)
l 安裝位置：器材箱頂部
l 流量及壓力：30L/S@0.6MPa
l 射程：不小于45m
l 旋轉角度：360°
l 俯仰角；-15°～60°
3． 管路
l 罐吸水管路：DN50，帶手動閥。
l 外吸水管路：DN50，側置向外。
l 水槍出水管路： DN65，帶止回閥，頂置向上。
l 水帶出水管路： 2×DN65，帶手動球閥，側置。
l 泵往罐注水管路：DN50，帶手動球閥，側置向外。
l 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側。
l 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
4． 路面作業功能:安裝前沖后灑路面作業裝置。
5． 電氣系統
1. 車輛兩側裝有1個符合國家標準的側標志燈。
2. 尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。
六、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
七、 隨車基本配備清單
|
序號
|
名 稱
|
數 量
|
序號
|
名 稱
|
數 量
|
|
1
|
吸水膠管
|
2根
|
2
|
底盤專用工具
|
1付
|
|
3
|
吸水管扳手
|
2個
|
|
|
|
八、 整車涂裝
l 森林供水車的外表噴涂軍綠色；以及定制版黃色或橙紅色。
（1）免費維修方案以及期限？
1、跟蹤服務時間：終身；
2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費；
3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員；
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？
1、方式：在所在地東風/濟南重汽/五十鈴等技術服務站統一供貨,根據用戶要求或由江南專汽廠方直接發貨；
2、配件只收工本費,不加其他費用。
（3）售后服務方式？
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？
供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？
購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？
自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？
消防車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由特種車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的消防車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供最好的服務！
